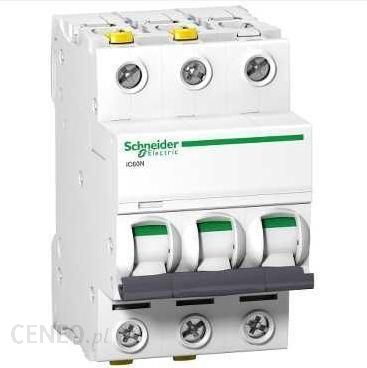

Schneider Ic60n 3p 6a B 6ka-Wyłącznik Nadprądowy A9F03306

Description

Wyłączniki iC60N z podwójnymi zaciskami odpowiadają wymaganiom wielu norm i spełniają następujące funkcje: zabezpieczenie zwarciowe obwodu; zabezpieczenie przeciążeniowe obwodu; odłączenie izolacyjne zgodnie z wymogami normy IEC/EN 60947-2; sygnalizacja zakłócenia czerwonym wskaźnikiem na przedniej stronie wyłącznika, Izolowane zaciski IP20, Duże pole na oznacznik obwodu, podwójny zatrzask pozwana na usunięcie aparatu od strony przedniej bez użycia narzędzi i bez usuwania szyny sztyftowej, podwójne zaciski do przyłączenia od góry lub od dołu przewodem lub szyną sztyftową, wskaźnik stanu styków, widoczny zielony pasek gwarantuje fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem, możliwość dobudowania styków pomocniczych orz wyzwalaczy, zsilanie od góry i dołu, możliwość podłączenia szyną sztyftową. Parametry podstawowe Status sprzedaży W sprzedaży Aplikacja wyłącznika Rozdział Zakres Acti 9 Typ produktu Wyłącznik Nazwa produktu LJ Opis skrócony IC60N Liczba biegunów 3P Liczba zabezpieczonych biegunów 3 [In] prąd znamionowy 6 A Rodzaj sieci AC DC Technologia wyzwalacza Termomagnetyczny Kod krzywej B Zdolność wyłączania 10 kA Icu zgodnie z IEC 60947-2 – 125…180 V DC 10 kA Icu zgodnie z EN 60947-2 – 125…180 V DC 50 kA Icu zgodnie z EN 60947-2 – 12…133 V AC 50/60 Hz 50 kA Icu zgodnie z IEC 60947-2 – 12…133 V AC 50/60 Hz 25 kA Icu zgodnie z IEC 60947-2 – 440 V AC 50/60 Hz 25 kA Icu zgodnie z EN 60947-2 – 440 V AC 50/60 Hz 50 kA Icu zgodnie z IEC 60947-2 – 380…415 V AC 50/60 Hz 50 kA Icu zgodnie z EN 60947-2 – 380…415 V AC 50/60 Hz 50 kA Icu zgodnie z IEC 60947-2 – 220…240 V AC 50/60 Hz 50 kA Icu zgodnie z EN 60947-2 – 220…240 V AC 50/60 Hz 6000 A Icn zgodnie z IEC 60898-1 – 400 V AC 50/60 Hz 6000 A Icn zgodnie z EN 60898-1 – 400 V AC 50/60 Hz Kategoria użytkowania Kategoria A zgodnie z IEC 60898-1 Kategoria A zgodnie z EN 60898-1 Funkcja izolacyjna Tak zgodnie z IEC 60947-2 Tak zgodnie z IEC 60898-1 Tak zgodnie z EN 60947-2 Tak zgodnie z EN 60898-1 Parametry Uzupełniające Częstotliwość sieci 50/60 Hz Ogranicznenie wyzwalania magnetycznego 4 x In +/- 20 % [Ics] znamionowa graniczna zdolność wyłączania 10 kA 100 % x Icu zgodnie z EN 60947-2 – 125…180 V DC 10 kA 100 % x Icu zgodnie z IEC 60947-2 – 125…180 V DC 6000 A 100 % x Icu zgodnie z IEC 60898-1 – 400 V AC 50/60 Hz 6000 A 100 % x Icu zgodnie z EN 60898-1 – 400 V AC 50/60 Hz 50 kA 100 % x Icu zgodnie z EN 60947-2 – 12…133 V AC 50/60 Hz 50 kA 100 % x Icu zgodnie z IEC 60947-2 – 12…133 V AC 50/60 Hz 25 kA 100 % x Icu zgodnie z IEC 60947-2 – 440 V AC 50/60 Hz 50 kA 100 % x Icu zgodnie z IEC 60947-2 – 380…415 V AC 50/60 Hz 25 kA 100 % x Icu zgodnie z EN 60947-2 – 440 V AC 50/60 Hz 50 kA 100 % x Icu zgodnie z EN 60947-2 – 380…415 V AC 50/60 Hz 50 kA 100 % x Icu zgodnie z IEC 60947-2 – 220…240 V AC 50/60 Hz 50 kA 100 % x Icu zgodnie z EN 60947-2 – 220…240 V AC 50/60 Hz Klasa ograniczenia 3 zgodnie z IEC 60898-1 3 zgodnie z EN 60898-1 [Ui] napięcie znamionowe izolacji 500 V AC 50/60 Hz zgodnie z IEC 60947-2 500 V AC 50/60 Hz zgodnie z EN 60947-2 [Uimp] znamionowe napięcie udarowe wytrzymywane 6 kV zgodnie z IEC 60947-2 6 kV zgodnie z EN 60947-2 Wskazanie położenia styku Tak Typ sterowania Dźwignia Sygnalizacja lokalna Wskaźnik wyzwolenia Sposób montażu Szyna DIN 9 mm szerokość 6 Wysokość 91 mm Szerokość 54 mm Głębokość 78.5 mm Masa produktu 0.375 kg Kolor Biały Wytrzymałość mechaniczna 20000 cykl Trwałość elektryczna 10000 cykl Rodzaj zacisków Zacisk podwójny, góra lub dół giętki przewód/przewody 1…16 mm² maks Zacisk podwójny, góra lub dół sztywny przewód/przewody 1…25 mm² maks Długość zdjętej izolacji 14 mm góra lub dół Moment dokręcania 2 N.m góra lub dół Zabezpieczenie przed upływem doziemnym Blok oddzielny Środowisko pracy Normy EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2 Stopień ochrony IP IP20 zgodnie z EN 60529 IP20 zgodnie z IEC 60529 Stopień zanieczyszczenia 3 Kategoria przepięć IV Tropikalizacja 2 Wilgotność względna 95 % ( 55 °C ) Temepratura otoczenia dla pracy -35…70 °C Temepratura otoczenia dla przechowywania -40…85 °C

Schneider Electric
