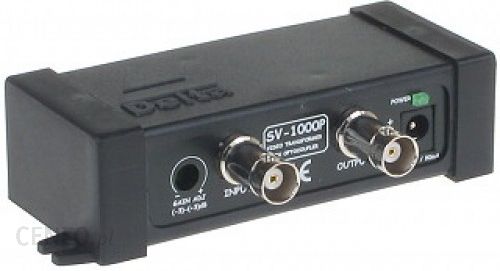

SEPARATOR VIDEO SV-1000P

Description

SEPARATOR VIDEO SV-1000P OPIS SV-1000P przeznaczony jest do dodatkowego zabezpieczenia w instalacjach telewizji przemysłowej kamer i innych urządzeń chroniąc je przed: wyładowaniami atmosferycznymi; różnicą potencjałów pomiędzy urządzeniami; prądami płynącymi masą sygnałową; Urządzenie eliminuje zakłócenia przy przesyłaniu sygnału na odległość kilkuset metrów. SPECYFIKACJA Szerokość pasma 9MHz / 1Vpp Typ gniazd (1 wejście / 1 wyjście) gniazda BNC Wzmocnienie regulowane (-5)…(+5) dB Impedancja wejściowa i wyjściowa 75 Ω Zniekształcenia nieliniowe 0.75% (f=3.58MHz, Vin=1Vpp) Separacja galwaniczna optyczna między zasilaniem a wejściami sygnałowymi 1000 V Separacja galwaniczna między wejściami sygnałowymi 1000 V Gniazdo zasilające DC 2.1/5.5 mm Wymiary 61x120x30 mm Waga 95 g Pobór prądu 80 mA Zasilanie DC 12V Podłączenie separatora video SV-1000P według poniższego schematu pozwala wyeliminować zakłócenia powstałe na skutek różnicy potencjałów pomiędzy masą kamery a masą monitora. Napięcie wynikające z tej różnicy potencjałów może się dodawać do napięcia sygnału użytecznego. Są to zakłócenia o niskiej częstotliwości objawiające się np. czarnymi pasami wolno przesuwającymi się w pionie. Aby w pełni zabezpieczyć w wszystkie urządzenia podłączone do linii transmisyjnej przed skutkami wyładowań atmosferycznych należy zastosować następujący schemat. W SKŁAD ZESTAWU WCHODZI: separator video SV-1000P (nr kat. 5490) gwarancja faktura VAT lub paragon fiskalny
